11月20日上午6点50分GS12000-T型超大钻机施工现场传来捷报,谷登大钻机再创辉煌业绩,GS12000-T型超大钻机首战告捷——中俄东线天然气管道东线潮白新河(Φ1219mm×1256m)顺利穿越成功!8月中旬,江苏谷登工程机械装备有限公司首台GS12000-T型超大钻机交付义乌恒东市政工程有限公司,奔赴国家重点工程——中俄天然气管道东线工程主战场,经过三个月的征程,取得傲人成绩。
图1:中俄天然气管道东线潮白新河穿越成功
一、工程概况
工程名称:中俄天然气管道东线潮白新河定向穿越工程;
施工单位:浙江义乌市恒东市政工程公司;
项目特点:唐山-宝坻段⌀1219mm×1256m(钢管)潮白新河定向穿越工程,再次实现大型水平定向钻机成功穿越江海。
地质条件:入土点和出土点为黑黏土,穿越地层多为河流淤泥、沙层等。
工程难点:河底穿越地质条件复杂,流沙淤泥较重,扩孔难度大。

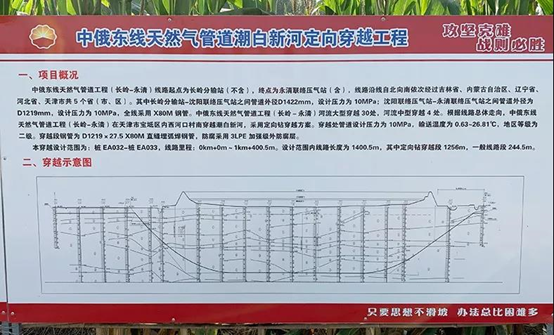

图2:项目概况
二、施工设备
“谷登机械”GS12000-T型超大钻机、“谷登机械”GN2500型泥浆泵站、地磁 Paratrack II 导向仪等。

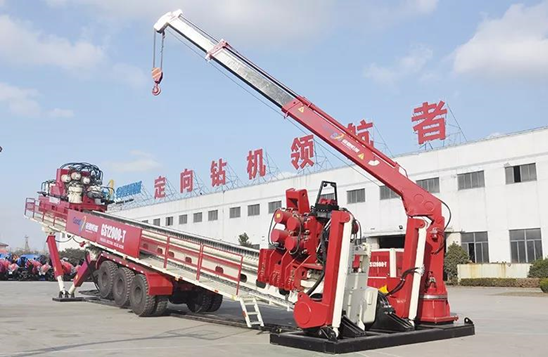

图3: “GS12000-T型”超大钻机

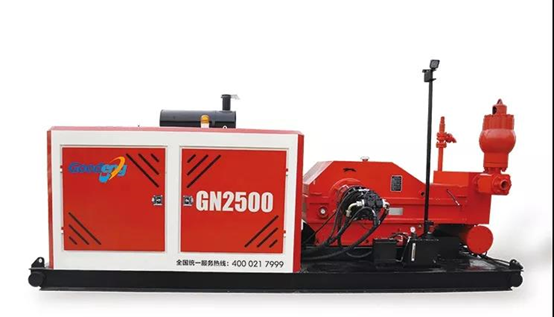

图4:GN2500型泥浆泵站
三、技术保障
风险预防:无缝衔接工序,尽量缩短施工周期;
五级扩孔:500mm、800mm、1100mm、1400mm、1600mm;
拖 管:使用1400mm挤扩式扩孔器配合回拖管道。
四、施工过程
导向: 历时4天,导向速度为 15-20min/根,扭矩4-5MPa,推拉力在3-4MPa,泥浆排量800L/min;
一级扩孔:500mm挤扩式扩孔器,扭矩6-8MPa,拉力4-5MPa,泥浆排量800L/min;
二级扩孔:800mm挤扩式扩孔器,扭矩7-9MPa,拉力4-5MPa,泥浆排量1100L/min;
三级扩孔:1100mm挤扩式扩孔器,扭矩8-11MPa,拉力5-6MPa,泥浆排量1400L/min;
四级扩孔:1400mm挤扩式扩孔器,扭矩10-13MPa,拉力5-6MPa,泥浆排量1700L/min;
五级扩孔:1600mm挤扩式扩孔器,扭矩12-16MPa,拉力5-7MPa,泥浆排量2000L/min;
清孔:1600mm挤压式扩孔器,扭矩8-10MPa,推拉力5-7MPa,速度10min/根,泥浆排量2000L/min;
拖管:2019年11日19日9点开始拖管,扭矩为7-8MPa,拉力10-14MPa,泥浆排量1000L/min。2019年11月20日6点50分成功回拖,历时22小时。

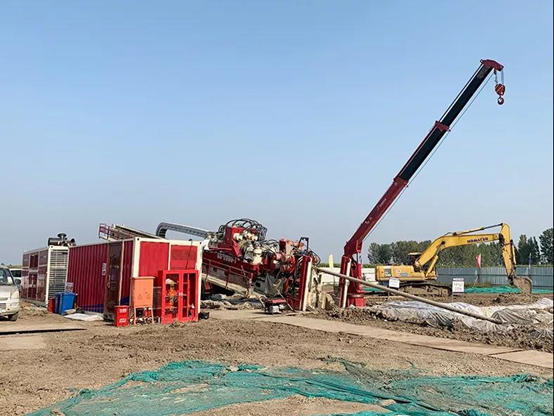

图5:导向准备中

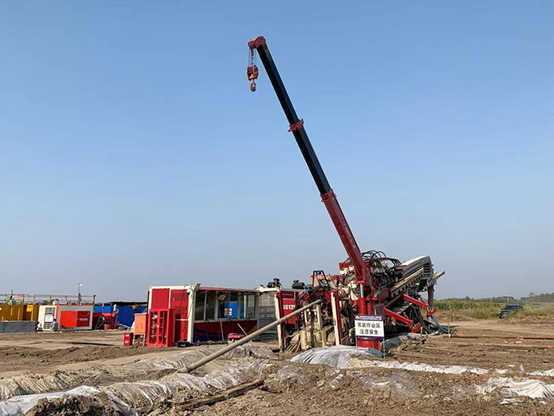

图6:导向进行中

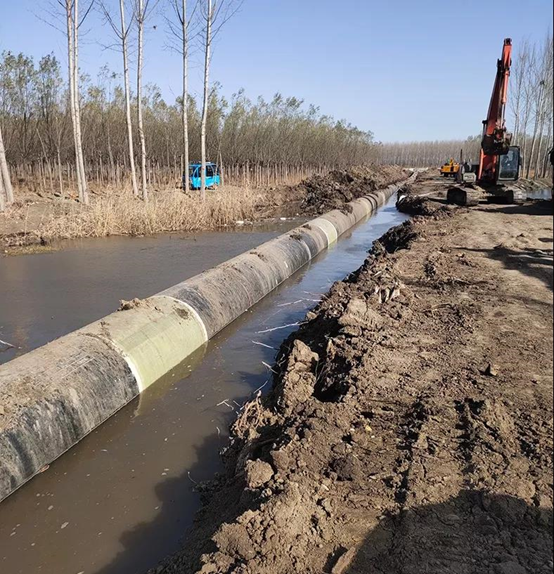

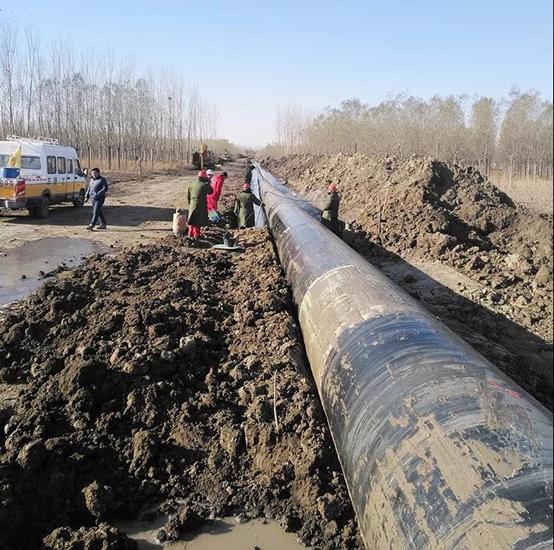

图7:拖管进行中

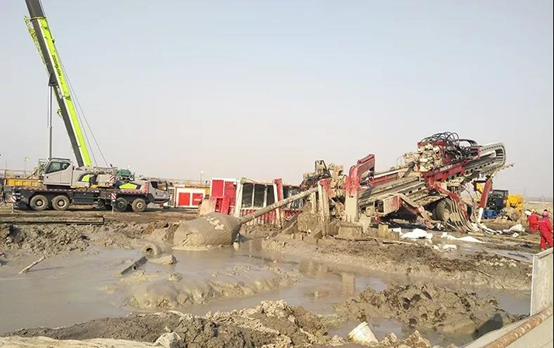

图8:拖管进行中

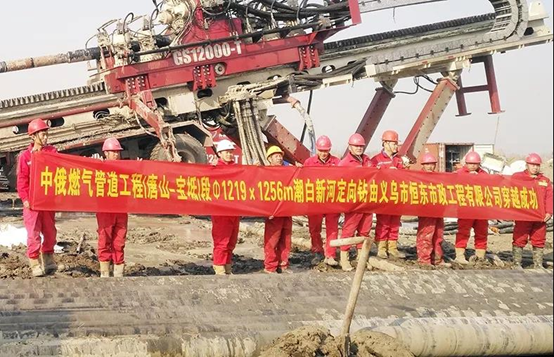

图9:众志成城,拖管成功
五、辅助泥浆
膨润土用量:550-600吨;
泥浆混配:膨润土、火碱、纯碱、CMC等。

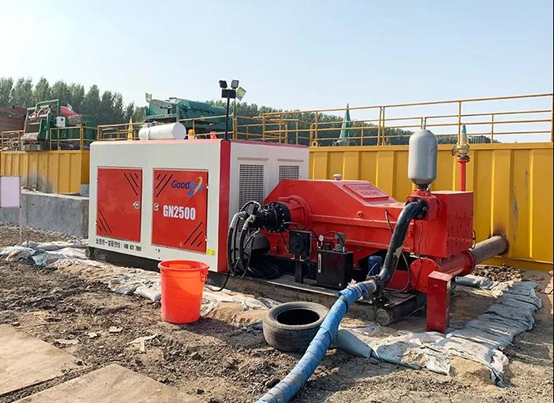

图10:GN2500型泥浆泵站工作中
图11:拖管成功的喜悦
六、工程小结
中俄天然气管道东线潮白新河(⌀1219mm×1256m)穿越工程, 由“谷登机械”生产的GS12000-T型超大水平定向钻机完成,再次实现“谷登机械”大型水平定向钻机成功穿越江海,为复杂环境穿越树立了典范,为我国今后复杂环境施工作业积累了更多宝贵经验!
图12:中俄天然气管道东线
附:中俄天然气管道东线
中俄天然气管道东线工程被视为中俄两国加强全面能源合作伙伴关系、深化全面战略协作伙伴关系的又一重要成果,中方境内起点位于黑龙江省黑河市的中俄边境,终点为上海市,全长3371公里,是我国目前口径最大、压力最高的长距离天然气输送管道。
